LK ACC W01 Datasheet by ams-OSRAM USA INC.

Opto Semiconductors OSRAM
LK ACC W01
Golden DRAGON® Engineering Kit Lens
LK ACC W01 abgekündigt nach OS-PD-2006-008 -
wird nicht ersetzt werden.
L K A C C W 0 1 o b s o l e t e a c c . t o O S - P D - 2 0 0 6 - 0 0 8 -
no replacement.
2006-10-04 1
Besondere Merkmale
•Gehäusetyp: transparenter Halter
•Abstrahlwinkel: 5° / 32°
•Besonderheiten des Bauteils: Die neue
FDG Linsen-Serie wurde speziell für die
Kombination mit dem Golden DRAGON®
Engineering Kit designed. Zwei verschiedene
Typen werden unterstützt: Enger und weiter
Abstrahlwinkel. Die hohe Effizienz erreicht 85%
des gesamten Lichtstroms einer LED und
ermöglicht damit, Standard Glühlampen und
Halogen-Lichtquellen in Ihrem Lichtdesign zu
ersetzen. Der Linsenhalter aus transparentem
Polykarbonat sorgt für eine korrekte Anordnung
von LED und Linse. Die Hitzeableitung
garantiert eine hervorragende mechanische
Festigkeit.
•Besonderheiten des Lens Kit: 4 FDG Linsen
zur Nutzung mit dem Golden DRAGON®
Engineering Kit
•Verpackungseinheit: 4 Linsen in jeder
Verpackung (2x 5° und 2x 32°)
Anwendungen
• Allgemeinbeleuchtung
• Leuchtspots
• Leselampen
• Zeichen
• Gebäudebeleuchtung
• Straßenbeleuchtung
Features
•package: transparent holder
•viewing angle: 5° / 32°
•feature of the device:The new FDG Lenses
Series has been specially designed to work
with the Golden DRAGON® engineering kit.
Two different models are now supported:
Narrow Beam and Wide Beam. The high
efficiency reaches the 85% of the total flux
emitted by the LED and allows to replace
standard incandescent and halogen light
sources in your light design. The lens holder
made of transparent PC provides the proper
alignment between LED and lens. The heat
stake guarantees an excellent mechanical
strength.
•feature of the Lens Kit: 4 FDG Lenses for use
with the Golden DRAGON® engineering kit
•packing: four lenses per packing, two for 5°
and two for 32° beam
Applications
• general lighting
• spot light
• reading Lamps
• signs
• architectural Lighting
• street Lights
Opto Semiconductors OSRAM
2006-10-04 2
LK ACC W01
■ LK ACC W01 abgekündigt nach OS-PD-2006-008 - wird nicht ersetzt werden.
LK ACC W01 obsolete acc. to OS-PD-2006-009 - no replacement.
Letzte Bestellung / Last Order: 15.04.2007
Letzte Lieferung / Last Delivery: 15.10.2007
Anm.: je 2 Linsen pro Abstrahlwinkel in jeder Verpackung (2x 5° und 2x 32°)
Note: two lenses per viewing angle per packing, two for 5° and two for 32° beam
Bestellinformation
Ordering Indormation
Typ
Type
Emissions-
farbe
Color of Emission
Bestellnummer
Ordering Code
LK ACC W01 colorless clear Q 65110A 2928
Eigenschaften
Properties
(TA=25°C)
Bezeichnung
Parameter
Symbol
Symbol
Wert
Value
Einheit
Unit
Betriebstemperatur
Operating temperature range
Top – 40 … + 80 °C
Lagertemperatur
Storage temperature range
Tstg – 40 … + 80 °C
Linsenmaterial
Lense Material
Optical Grade
PMMA
Linsenhalter Material
Holder Material
transparent PC
Durchschnittliche Transmission im sichtbaren Bereich
Average Transmittance in visible Spectrum
(400 nm ... 700 nm)
τopt. > t.b.d. %
Durchschnittliche Transmission im nahen UV Bereich
Average Transmittance in near UV Spectrum
(300 nm ... 380 nm)
τUV.> t.b.d. %
Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % IV
Engwinklige Linse / Narrow angle lens
2ϕ5Grad
deg.
Abstrahlwinkel bei 50 % IV (Vollwinkel) (typ.)
Viewing angle at 50 % IV
Weitwinklige Linse / Wide angle lens
2ϕ32 Grad
deg.
OSRAM Opto Semiconductors
LK ACC W01
2006-10-04 3
Abstrahlcharakteristik2)
Seite 5
Radiation Characteristic2)
page 6
Irel = f (ϕ); TA = 25 °C; 2ϕ = 32°
Abstrahlcharakteristik2)
Seite 5
Radiation Characteristic2)
page 6
Irel = f (ϕ); TA = 25 °C; 2ϕ = 5°
0.2
0˚
100˚ 0.6
90˚
1.0 0.8
80˚
0.4
0
20˚ 40˚ 60˚ 100˚80˚ 120˚
0˚
0.8
0.6
0.4
1.0
ϕ
70˚
60˚
50˚
30˚40˚ 20˚ 10˚ OHL02549
0.2
0˚
100˚ 0.6
90˚
1.0 0.8
80˚
0.4
0
20˚ 40˚ 60˚ 100˚80˚ 120˚
0˚
0.8
0.6
0.4
1.0
ϕ
70˚
60˚
50˚
30˚40˚ 20˚ 10˚ OHL02548
, w} v i FIE—l i?“ <97 a=""> Opto Semiconductors OSRAM
2006-10-04 4
LK ACC W01

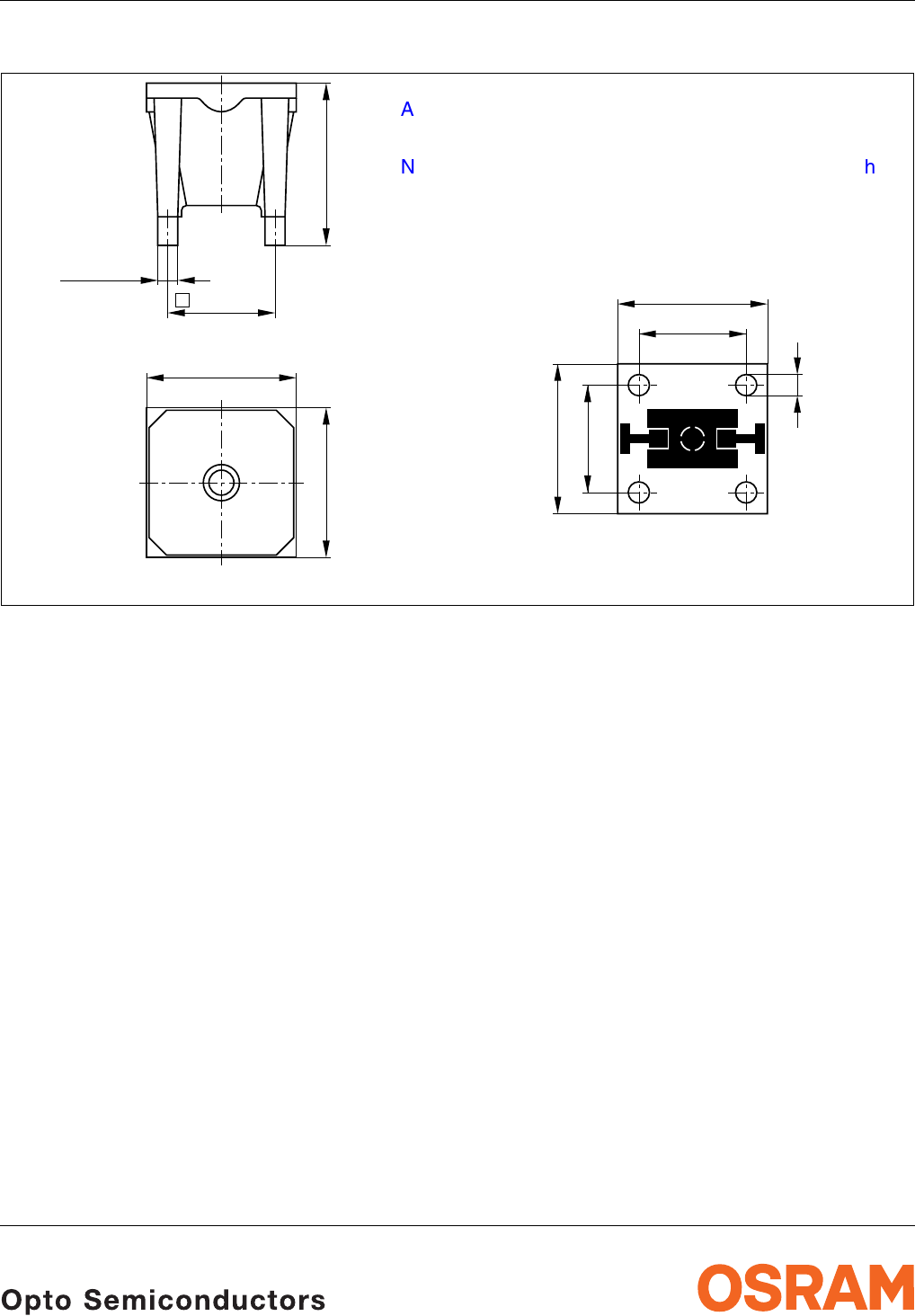

Maßzeichnung8)
Seite 5
Package Outlines8)
page 6
GPLY6129
18 (0.709)
25 (0.984)
ø3.4 (0.134)
±0.1 (0.004)
±0.1 (0.004)
25 (0.984)
27 (1.063)
OHLP2509
Opto
Semiconductors
KG 15/06/2004
OSRAM
18 (0.709)
25 (0.984)
3.6 (0.142)
18 (0.709)
25 (0.984)
Anm.: Entworfen zur einfachen Kombination mit
dem Golden DRAGON® Engineering Kit.
Note: Specially designed for easy use with
Golden DRAGON® engineering kit.
Opto Semiconductors OSRAM
LK ACC W01
2006-10-04 5
